簡婷

安科瑞電氣股份有限公司 上海嘉定  201801

摘要：在商業廣場復雜的電力系統中，三相負載不平衡和諧波干擾等問題頻發，嚴重威脅電力系統的穩定性、設備安全以及人員安全。終端電器綜合治理裝置——中線安防保護器，通過實時監測與智能調控，能夠有效解決三相不平衡導致的電壓異常，抑制諧波電流，降低設備損壞風險，并預防觸電事故的發生。它為商業廣場提供了可靠、高效的電力供應，確保了商業活動的穩定開展，成為電力系統安全運行的堅實后盾。

1商業廣場行業特征

   負荷總量大：商業中心通常包含商場、寫字樓、酒店、餐飲等多種業態，建筑規模大，空間尺度大，機電設備數量龐大、種類復雜，涉及照明、制冷、供熱、新風、水泵、辦公設備、電梯等多個系統，整體用電負荷總量巨大。

   負荷多樣性：商業中心內既有照明、空調等相對穩定的負載，也有電梯、扶梯等間歇性沖擊性負載，還有大量如電腦、服務器、電子顯示屏等非線性負載，各類負載對電能質量的要求和影響各不相同

   用電可靠性要求高：商業中心需要持續穩定的電力供應來保證正常營業，任何停電或電力故障都可能導致商家的經濟損失、顧客流失和品牌形象受損。對于一些關鍵區域，如商場的收銀臺、監控室、電梯、消防系統等，更是要求供電不能中斷。

2商業廣場負載特征

   變頻器：廣泛應用于空調系統的壓縮機、風機、水泵以及電梯等設備中。變頻器在逆變過程中會產生高次諧波，諧波次數通常為 6n±1 次（n 為正整數）。

   UPS（不間斷電源）：在商業中心的機房、監控室等對供電連續性要求高的場所大量使用。UPS 的整流和逆變環節會使其交流輸入側產生大量諧波電流，一般電流諧波畸變率可能在 20% - 50% 左右，具體取決于 UPS 的容量、拓?fù)浣Y(jié)構和負載情況。

   開關電源：商業中心的電腦、服務器、打印機、充電器等設備內部都采用開關電源。開關電源產生的諧波電流頻譜較寬，以低次諧波為主，如 3 次、5 次、7 次諧波等。其電流諧波畸變率可能在 30% - 70% 左右。

   LED 燈：需通過驅動器將市電轉換為直流電，驅動器會使電流呈現非線性變化，產生的諧波以 3 次、5 次諧波為主，一般總諧波畸變率（THD）可能在 20% - 50% 左右。

   變壓器：由于鐵芯的磁飽和特性，在空載合閘時會產生較大的涌流，其中包含大量的諧波成分，如 2 次、3 次、5 次等諧波。在正常運行時，如果負載中存在大量非線性負載，也會導致變壓器輸出電流中含有較多諧波，一般總諧波畸變率可能在 5% - 15% 左右。

3 案例應用

   廣東某商業廣場主要涉及負載有電梯、LED燈組（數量較多）， LED屏，空調，照明等，導致開關出現溫度異常，中線電流過大的問題，影響了負載的用電安全?，F(xiàn)場22個末端治理點位，以某個末端樓層配電間為例進行中線治理測試。

圖1 現場測試

中線產生電流的原因主要有兩方面：

   1）A/B/C三相不平衡導致中線上有零序電流的存在；

   2）相線3N次諧波電流會在N線上疊加（例：A相上有10A的3次諧波電流，B相上有20A的3次諧波電流，C相上有5A的3次諧波電流，中線上會有10+20+5=35A的諧波電流；同理9次諧波電流、15次諧波電流等都具有相同的特性）。

治理前：

治理后：

治理效果：

設備配置:1臺ANSNP100壁掛模塊

?  電流畸變率顯著減小，電流波形趨于正弦波；

?  N線電流減小。3次諧波電流由治理之前的125A降低到5A左右，ANSNP對于N線電流中3次諧波的治理能力補償率在96%及以上，符合前期預期的治理要求；

?  減少線纜發熱。

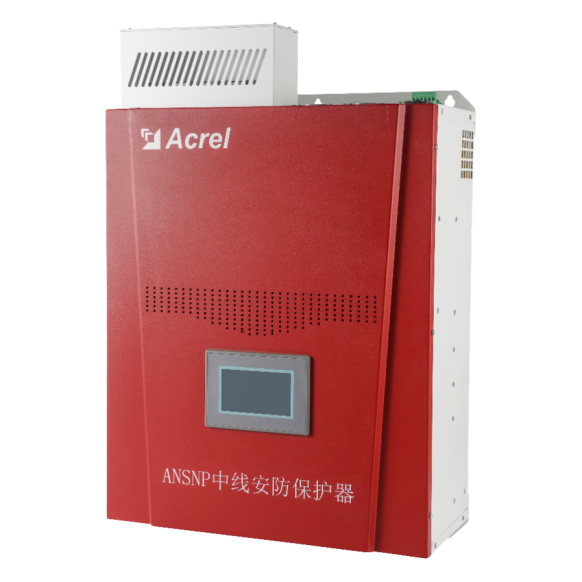

   ANSNP 系列中線安防保護器并聯在含諧波負載的低壓配電系統中，能夠?qū)?dòng)態變化的諧波電流進行快速實時的跟蹤和補償。中線安防保護器的基本原理為:通過電流檢測環節采集系統中性線上過電流信息，經控制器快速計算并提取各次諧波電流的含量，產生諧波電流指令，通過功率執行器件產生與過電流幅值相等方向相反的補償電流，并注入中性線，從而消除中性線中過大的電流。

安科瑞ANSNP中性線防觸電保護器的特點：

   安科瑞 ANSNP 作為應對這一難題的得力助手，在工廠環境中發揮著關鍵作用。其工作原理基于先進的電力監測與分析技術，宛如一位經驗豐富的電工大師，時刻密切關注著電力線路中的每一個細微變化。通過高精度的傳感器，ANSNP 能夠?qū)崟r(shí)采集電力線路中的電流、電壓等關鍵參數，并將這些數據迅速傳輸至內置的智能運算模塊。一旦檢測到 N 線電流超出正常范圍，ANSNP 會立即啟動復雜的算法程序，如同超級計算機般迅速分析數據，精準定位電流異常的源頭，無論是線路破損、設備漏電還是其他潛在問題，都難以遁形。

   在確定異常點后，安科瑞 ANSNP 展現出強大的執行能力。它能夠在極短的時間內，以毫秒級的速度切斷異常電流通路，就像給電路安裝了一個靈敏的 “剎車裝置”，有效阻止電流繼續對設備造成損害。同時，ANSNP 還具備故障報警功能，它會通過聲光警報以及遠程通信的方式，及時將故障信息發送給工廠的設備管理人員，讓他們能夠第一時間采取應對措施，減少故障處理時間。

   從安裝便捷性來看，安科瑞 ANSNP 充分考慮到工廠實際情況。其設計緊湊，體積小巧，不占用過多空間，無論是在新建工廠的電力系統集成中，還是對現有工廠設備進行改造升級，安裝過程都極為簡便。普通的電氣技術人員只需按照詳細的安裝手冊進行操作，無需復雜的布線和調試，就能快速完成 ANSNP 的安裝，大大節省了人力和時間成本。在性能穩定性方面，安科瑞 ANSNP 更是表現出色。工廠環境復雜，存在高溫、潮濕、強電磁干擾等多種不利因素，但 ANSNP 采用了高品質的電子元件和先進的防護工藝，能夠在這樣惡劣的環境下穩定運行。無論是在鋼鐵冶煉廠的高溫車間，還是在化工企業充滿腐蝕性氣體的生產區域，ANSNP 都能始終保持精準的監測和可靠的保護功能，為工廠設備的穩定運行提供持續保障。

4總結

   在商業中心復雜的用電環境中，大量非線性負載的廣泛應用，引發了嚴重的中線電流問題。這些非線性負載產生的諧波相互疊加，導致中線電流急劇增大，遠遠超出其額定承載能力。中線電流過載不僅會使線路發熱嚴重，增加火災隱患，還可能導致電氣設備損壞，影響商業中心的正常運營，造成巨大的經濟損失。

中線安防保護器的出現，有效解決了這一難題。它通過先進的濾波技術，能夠精準地檢測并濾除中線電流中的諧波成分，使中線電流恢復到正常水平。在實際應用中，安裝中線安防保護器后，商業中心的用電安全性得到了顯著提升。線路溫度明顯降低，火災風險大幅減少；電氣設備的故障率也大幅下降，延長了設備的使用壽命，保障了商業中心各類設備的穩定運行。
